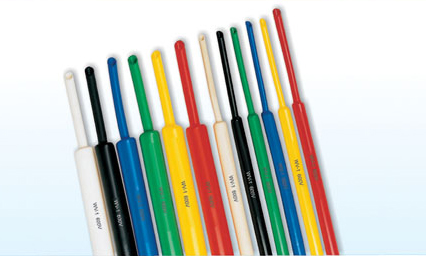

ZDG系列阻燃熱縮細管

適用范圍   DRS系列輻射交聯阻燃型熱收縮絕緣套管具有優越的電氣絕緣性能和耐老化性及柔軟性。DRS系列阻燃性能良好，而且收縮溫度為90℃，可用高熱電吹風使之完全收縮。廣泛地應用于通訊電子、成套開關廠、航空軍工等領域，起絕緣電氣線路、防水防潮密封等作用。 功能特點 ■難燃性: VW-1； ■耐熱性: 最高使用溫度可以達到125℃； ■低溫性: 在-55℃溫度環境中，產品不脆不裂； ■安全性: 使用在1KV及以下的配電系統中，可以縮短相間和對地的距離； ■使用方便: 產品具有連續長度，可滿足各種長度母線排的需要； ■標識容易: 產品具有多種顏色可供選擇。

1KV DRS(ZRG)熱縮套管主要技術參數 規格 收縮前壁厚 (mm) 收縮前內徑 收縮后內徑 收縮后壁厚 包裝長度 (m/卷) 1.0/0.5 0.2±.05 1.4±0.3 0.4±0.1 0.40±0.05 200 1.5/0.75 0.2±0.05 1.9±0.3 0.6±0.1 0.40±0.05 200 2.0/1.0 0.25±0.05 2.4±0.3 0.9±0.1 0.45±0.1 200 2.5/1.25 0.25±0.05 2.9±0.3 1.1±0.1 0.45±0.1 200 3.0/1.5 0.25±0.05 3.4±0.3 1.4±0.1 0.45±0.1 200 3.5/1.75 0.25±0.05 3.9±0.3 1.6±0.1 0.45±0.1 200 4.0/2.0 0.25±0.05 4.4±0.3 1.8±0.1 0.45±0.1 200 4.5/2.25 0.35±0.05 4.9±0.3 1.9±0.1 0.60±0.1 100 5.0/2.5 0.35±0.05 5.4±0.3 2.3±0.2 0.55±0.1 100 6.0/3.0 0.35±0.05 6.4±0.4 2.8±0.2 0.55±0.1 100 7.0/3.5 0.35±0.05 7.4±0.4 3.3±0.2 0.55±0.1 100 8.0/4.0 0.35±0.05 8.4±0.4 3.8±0.2 0.55±0.1 100 9.0/4.5 0.35±0.05 9.4±0.4 4.3±0.2 0.55±0.1 100 10.0/5.0 0.35±0.05 10.5±0.4 4.8±0.2 0.60±0.1 100 11.0/5.5 0.35±0.05 11.5±0.4 5.3±0.2 0.60±0.1 100 12.0/6.0 0.35±0.1 12.5±0.4 5.7±0.3 0.70±0.1 100 13.0/6.5 0.35±0.1 13.5±0.4 6.2±0.3 0.70±0.1 100 14.0/7.0 0.35±0.1 14.5±0.4 6.7±0.3 0.70±0.1 100 15.0/7.5 0.35±0.1 15.5±0.5 7.2±0.3 0.70±0.1 100 16.0/8.0 0.35±0.1 16.5±0.5 7.7±0.3 0.70±0.1 100 17.0/8.5 0.35±0.1 17.5±0.5 8.2±0.3 0.70±0.1 100 18.0/9.0 0.4±0.1 19.0±0.5 8.7±0.3 0.80±0.1 100 20.0/10.0 0.5±0.1 21.0±0.5 9.7±0.3 0.90±0.1 100 22.0/11.0 0.5±0.1 22.8±0.8 10.0±1.0 0.90±0.1 100 25.0/12.5 0.5±0.1 25.8±0.8 11.0±1.0 0.90±0.1 50 28.0/14.0 0.5±0.1 28.8±0.8 13.0±1.0 0.90±0.1 25 30.0/15.0 0.5±0.1 30.8±0.8 14.0±1.0 1.00±0.1 25 35.0/17.5 0.5±0.1 35.8±0.8 16.0±1.0 1.00±0.1 25 40.0/20.0 0.5±0.1 42.0±1.5 19.0±1.0 1.00±0.1 25 50.0/25.0 0.5±0.1 51.0±1.0 24.0±1.0 1.00±0.1 25 1KV DRS(ZRG)熱縮套管產品名稱及規格 型號規格 適用母排規格 1KV-DRSφ20 20x2 1KV-DRSφ22 25x2 1KV-DRSφ25 25x3 1KV-DRSφ30 30x3 1KV-DRSφ40 40x4 1KV-DRSφ50 50x5 1KV-DRSφ60 60x6 型號規格 適用母排規格 1KV-DRSφ70 70x8 1KV-DRSφ80 80x8(10) 1KV-DRSφ90 100x10(12) 1KV-DRSφ100 100x10(12) 1KV-DRSφ120 140 1KV-DRSφ150 180     1KV DRS(ZRG)熱縮套管主要技術參數 測試項目 測試條件 測試結果 拉伸強度   ≥12MPa 斷裂伸長率   ≥400% 老化后拉伸強度 158℃烘箱中放置7天后 ≥10MPa 老化后斷裂伸長度   ≥300% 熱變形試驗 131℃，1小時 ≤25% 熱沖擊試驗 250℃，4小時 不破裂 彈性試驗 158℃，烘箱中7天 不破裂，無永久變形 銅腐蝕試驗 158℃，烘箱中7天 無腐蝕 體積電阻系數   ≥1014Ωcm 絕緣試驗   2.5KV  60秒不擊穿 工頻耐壓強度   ≥10KV 擊穿強度   25KV/mm 老化后絕緣試驗 158℃烘箱中放置7天后 2.5KV  60秒不擊穿 老化后工頻耐壓強度   ≥10KV 低溫彎曲試驗 -30℃，1小時后 不破裂 縱向收縮比 200℃，烘箱收縮3分鐘 ±10% 偏壁率   ≤30% 阻燃性能   VW-1 完全收縮溫度   90℃(3分鐘)
